Un simulador interactivo pensado para enseñar circuitos electrónicos de forma visual, intuitiva y divertida. Construí, experimentá y aprendé desde tu navegador.
¿Qué es Patitas 3D?
Patitas es una herramienta educativa enfocada en la experimentación con circuitos. Esto es lo que podés esperar — y lo que no.
Patitas 3D es
🔬Un simulador educativo para aprender electrónica básica y analizar circuitos de forma interactiva.
🧩Una herramienta con componentes reales: resistencias, capacitores, LEDs, transistores, potenciómetros, NE555 y más.
📐Un entorno con análisis MNA (Modified Nodal Analysis) para resolver circuitos con precisión.
🎓Una plataforma pensada para estudiantes y docentes, ideal para acompañar clases presenciales y virtuales.
🌐100% web: funciona desde cualquier navegador, sin instalaciones ni descargas.
💾Compatible con guardado y carga de circuitos en formato JSON para compartir con otros.
Patitas 3D no es
🚫No reemplaza a simuladores profesionales como LTspice, Proteus o Multisim.
🚫No es una herramienta de diseño PCB ni sirve para generar esquemáticos de fabricación.
🚫No simula circuitos de alta frecuencia ni análisis en frecuencia complejo (Bode, etc.).
🚫No pretende ser exacto al 100%: las simulaciones son aproximaciones educativas, no resultados de laboratorio.
🚫No incluye todos los componentes existentes. Se enfoca en los más utilizados en cursos introductorios.
MNA
Análisis Nodal Modificado
3D
Visualización interactiva
NE555
Timer integrado
JSON
Guardado de circuitos
Blockly
Programación visual

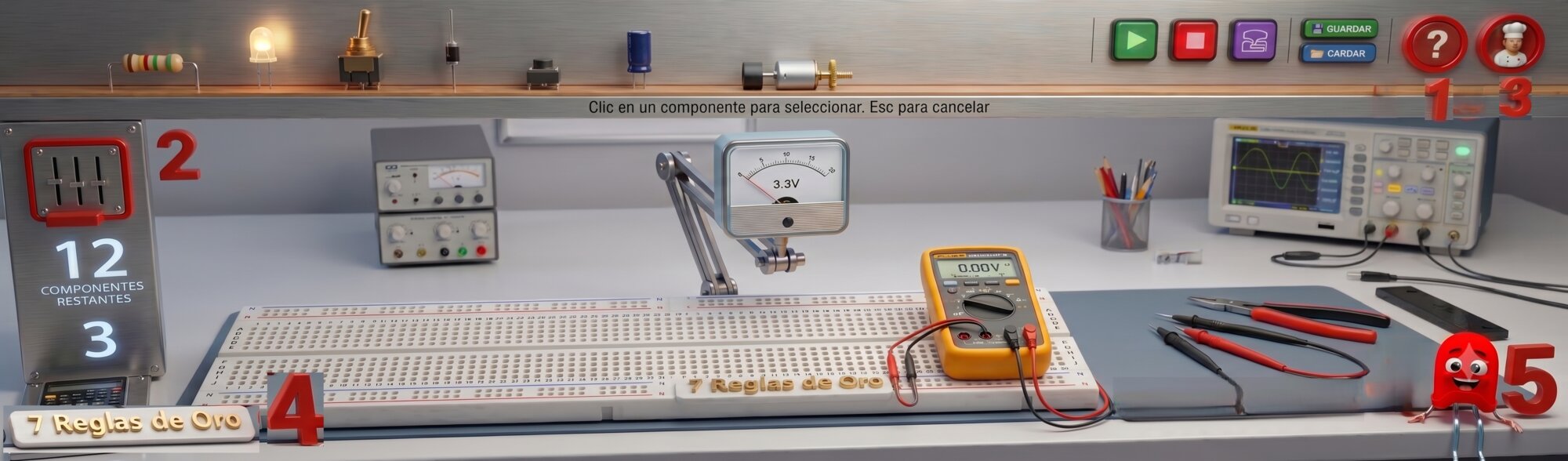

Hoja de Ruta
Conocé los pasos y misiones que conforman tu camino de aprendizaje en el laboratorio virtual.
1
Tour de Bienvenida...
Primeros pasos para conocer las herramientas y moverte por el entorno 3D.
2
Túneles Secretos de la Placa...
Comprende cómo fluye la corriente por dentro de la protoboard (breadboard).
3
Tour Didáctico...
Conoce los diferentes componentes electrónicos y aprende a "alimentarlos".
4
Las 7 Reglas de Oro...
Las normas básicas para que tus circuitos siempre funcionen sin quemar nada.
5
ChatBot Patitas con IA...
Tu asistente inteligente siempre dispuesto a resolver tus dudas electrónicas en tiempo real.
Cargando entorno 3D...
Cargando Analogía Hidropónica…
Cargando El Secreto de la Aldea…
Cargando Túneles Secretos…
Circuitos de Ejemplo
En cada tarjeta se presentan circuitos con fundamentos teóricos, videos y ejemplos para descargar y cargarlos directamente en el simulador.
1
Debes hacer clic en el botón de Descargar y guardá el archivo en tu disco local.
2
En el simulador, usá el botón de Cargar (📂) en la barra superior.
3
Seleccioná el archivo .json descargado. ¡Listo!
Básico

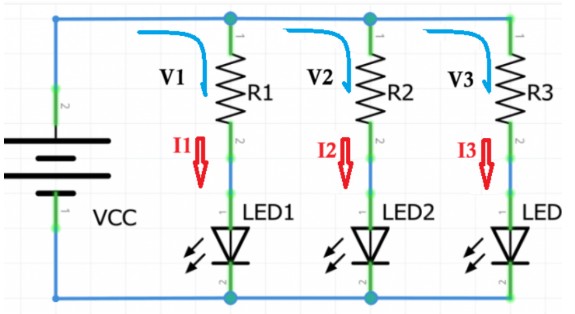

Circuitos Serie y Paralelo

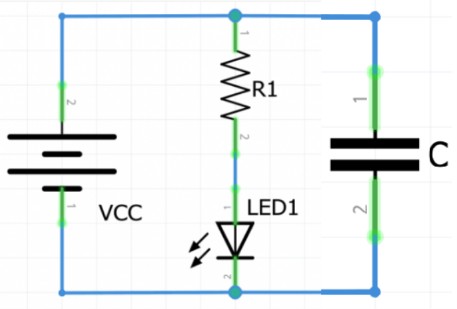

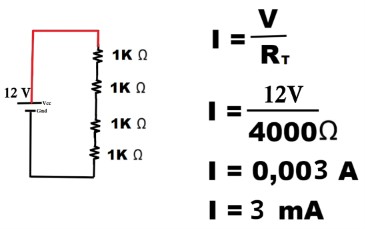

En un circuito en serie la corriente es la misma en todos los componentes. En paralelo, el voltaje es el mismo mientras que la corriente total se divide entre las ramas.
Intermedio
Divisor de Tensión
Un divisor de tensión convierte un voltaje de entrada alto en un voltaje de salida más bajo y proporcional usando dos resistencias en serie.
Básico
Pull-Up y Pull-Down
Configuraciones de resistencias para definir un estado lógico seguro (0V o Vcc) cuando un pulsador está en reposo. Esenciales para entradas digitales.
Intermedio
Potenciómetro
Resistencia variable ajustable. Puede funcionar como simple limitador de corriente o como un divisor de tensión ajustable para control fino.
Avanzado

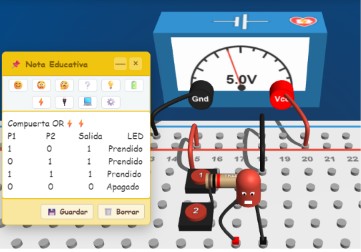

Compuertas Lógicas

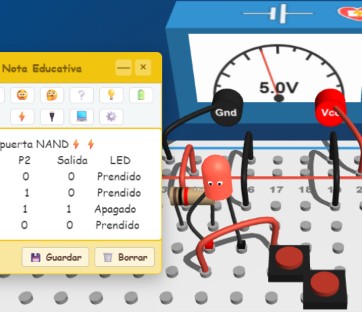

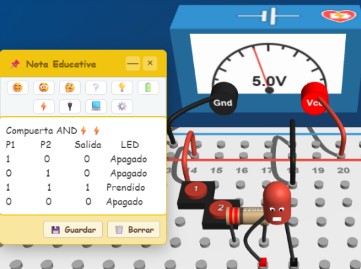

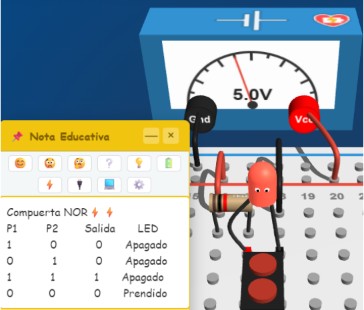

Diseño de funciones lógicas fundamentales (NOT, OR, AND, NAND, NOR) utilizando pulsadores discretos e interruptores.
Avanzado
Puente H
Circuito clásico para invertir el sentido de giro de un motor de corriente continua, utilizando un arreglo en "H" con transistores o interruptores.
Videotutoriales
Aprende a usar Patitas paso a paso con videos explicativos.
Introducción a Patitas
Primeros pasos: interfaz, componentes y cómo armar tu primer circuito.
ChatBot con IA 1/3
Aprende a usar el asistente inteligente en tus circuitos.
ChatBot con IA 2/3 (próximamente)
Más funciones de IA explicadas paso a paso.
ChatBot con IA 3/3 (próximamente)
Implementación avanzada y despliegue final.
Programación con Bloques
Descarga ejemplos para usar con el editor visual Blockly.
¿Cómo usar estos archivos?
1. Descargá el archivo .xml del programa que te interese.
2. En el simulador, abrí el panel de Blockly (icono de bloques en la barra superior).
3. Usá la opción Cargar XML para importar el programa. ¡Los bloques aparecerán listos para ejecutar!
iniciarenergizarLED serie
Básico
Nuestro 1° circuito programado

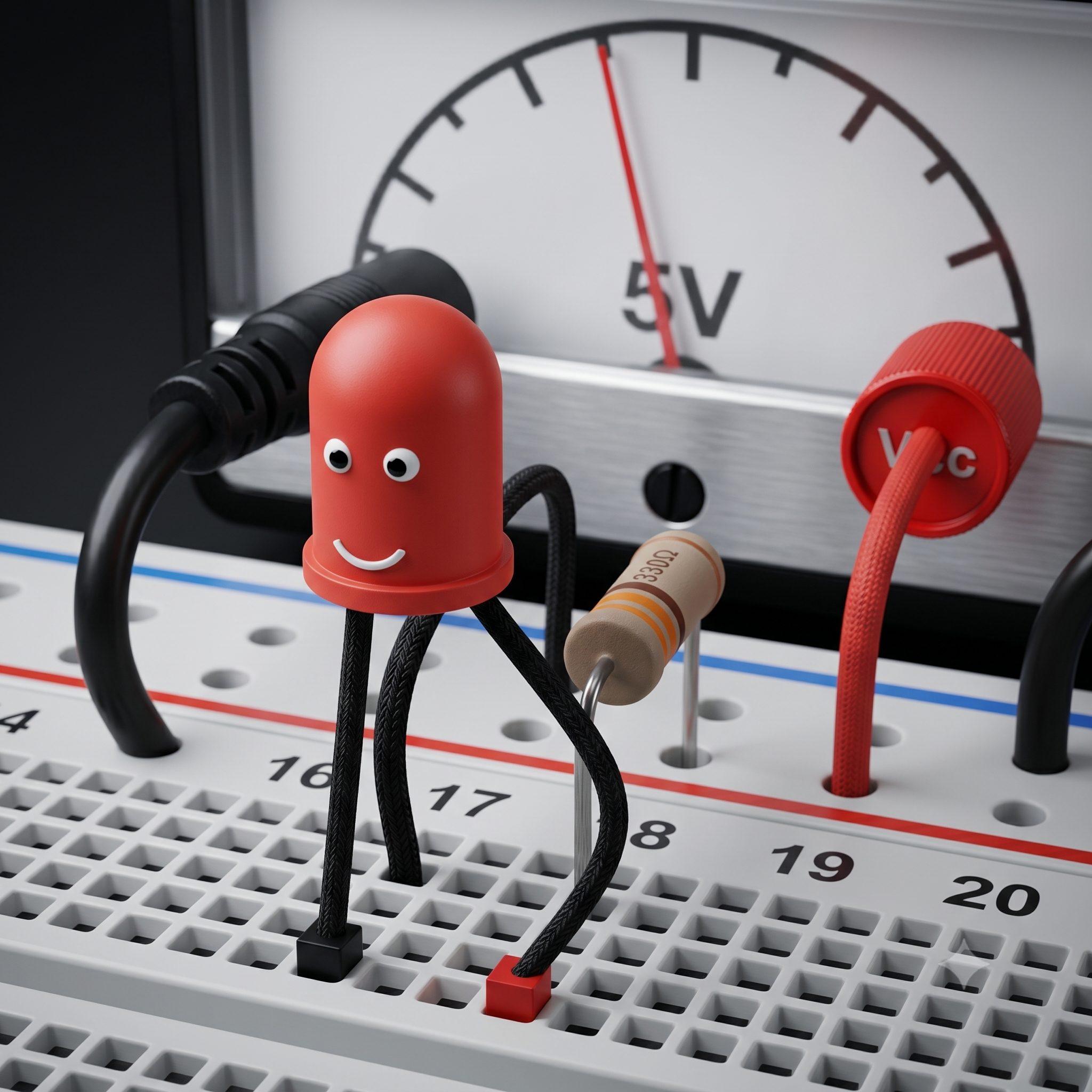

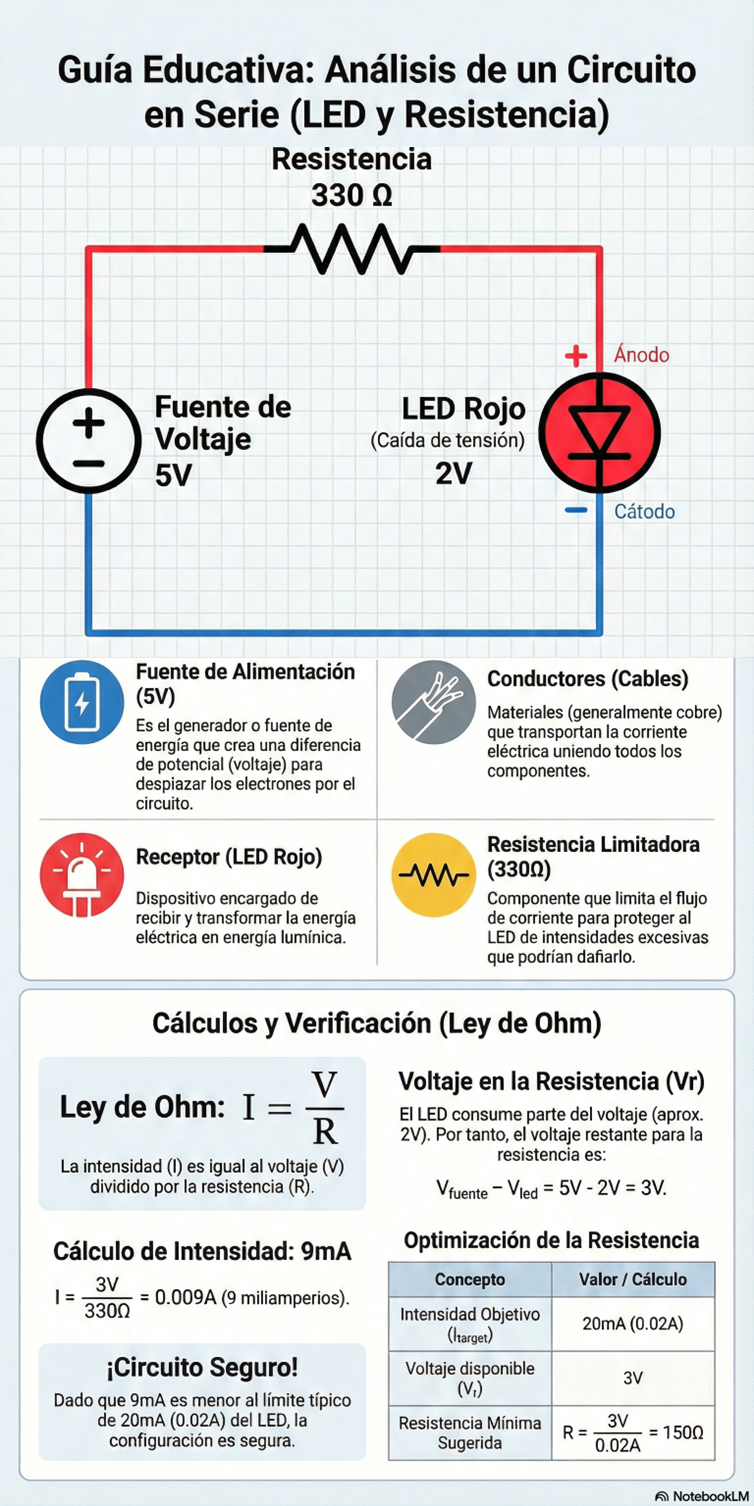

Conectamos un LED en serie con una resistencia y lo energizamos con la fuente de alimentación.

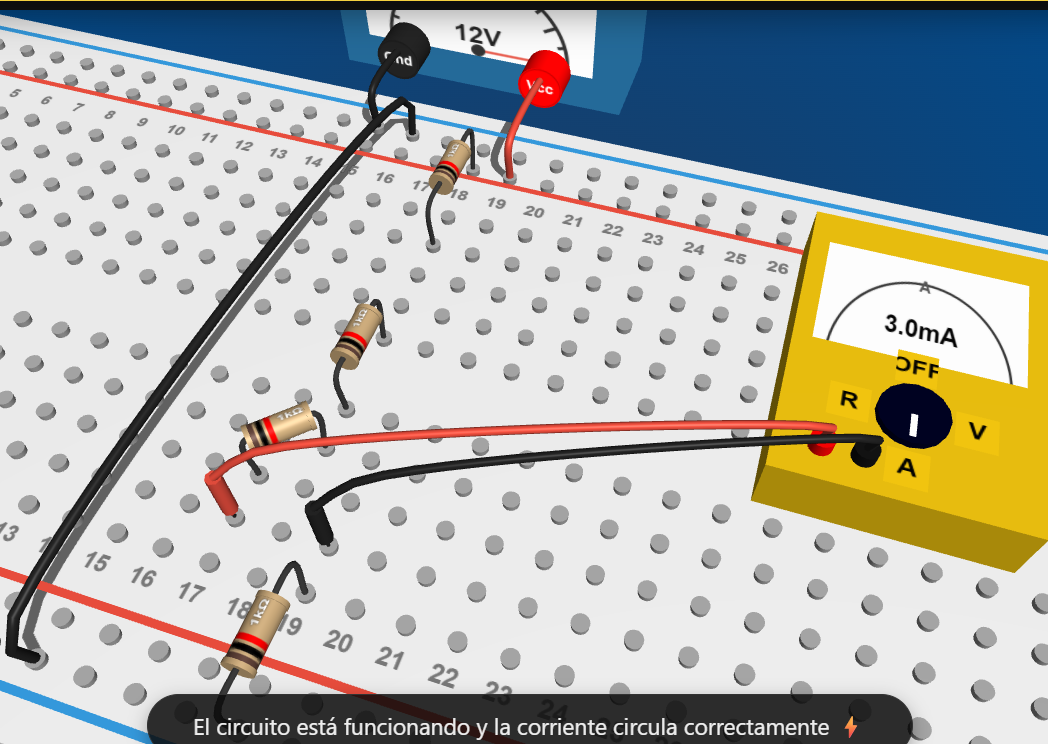

Encendemos y apagamos un LED en serie con una resistencia, usando un interruptor. Controlamos la corriente que circula conectando en serie el Amperímetro.
Como el Manual Básico pero enriquecido con videos, súper trucos, circuitos en serie y paralelo y propuestas de actividades. El pack incluye una lección completa en formato .json y el armado de un circuito usando bloques de programación con movimientos de cámara, en formato .xml.
La «verdad física» de cada circuito con el mismo modelo matemático de Patitas 3D, más un guion de clase listo para el aula. Corren en Google Colab: nada que instalar, un clic y a enseñar.

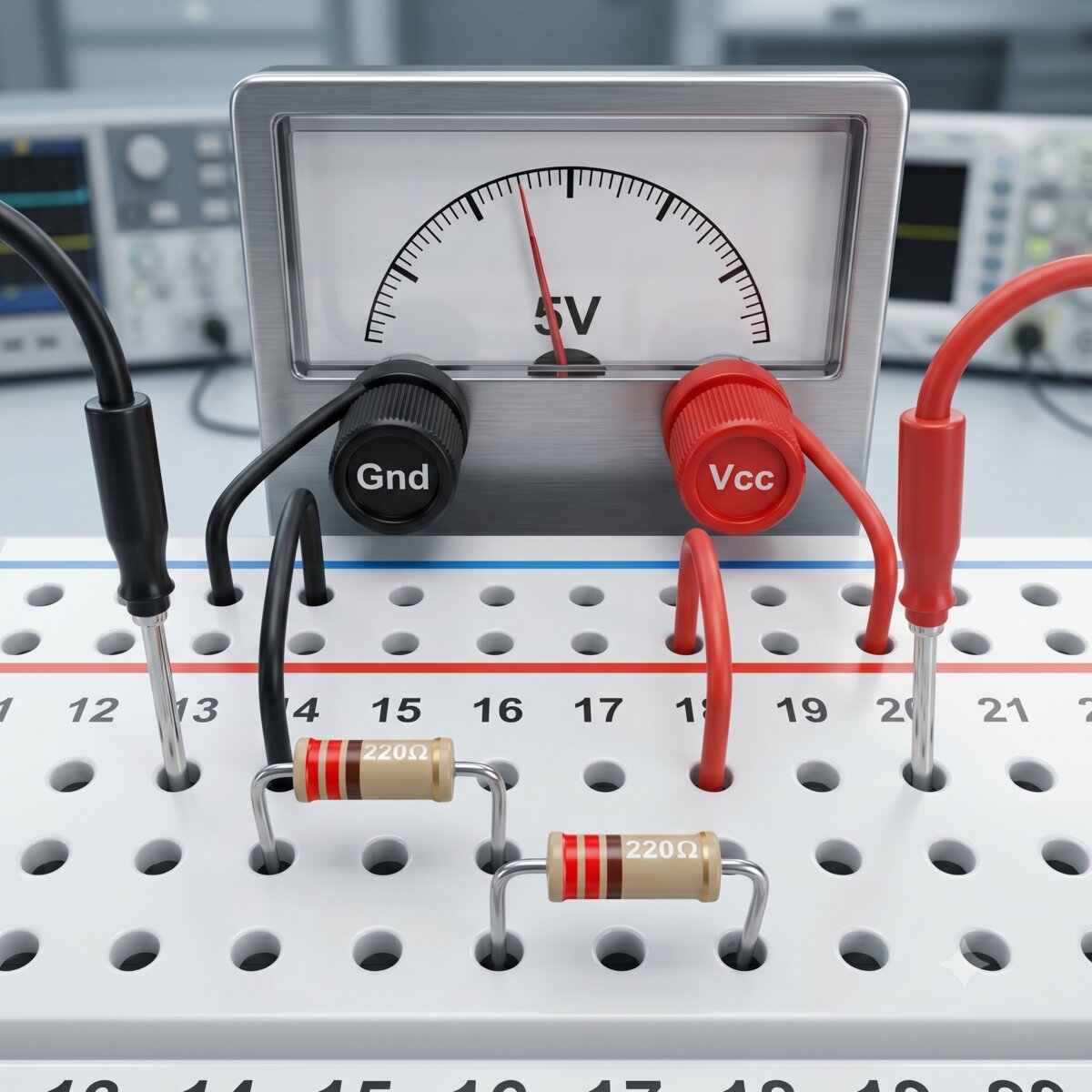

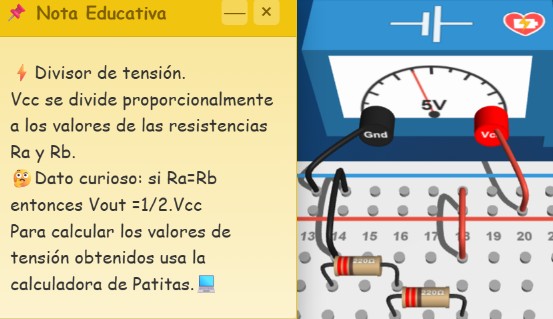

La fórmula del divisor de tensión nos permite calcular el voltaje de salida (Vout) en función del voltaje de entrada (Vin) y el valor de las resistencias R1 y R2.
Para saber de dónde sale la fórmula del divisor de tensión, debemos tener claro cómo se calcula la intensidad, el voltaje y la resistencia en un circuito donde los componentes están conectados en serie. Las premisas que vamos a seguir son las siguientes:
Intensidad
Las intensidades son equivalentes, es decir, la intensidad que nos facilita la fuente de alimentación es igual a la intensidad que pasa por la resistencia 1 e igual a la intensidad que pasa por la resistencia 2:
Itotal = IR1 = IR2
Voltaje
El voltaje total (Vcc o voltaje de la fuente) sería la suma de los voltajes de todos los componentes conectados en serie:
Vtotal = VR1 + VR2
Resistencia
La resistencia total sería la suma de todas las resistencias conectadas en serie:
Rtotal = R1 + R2

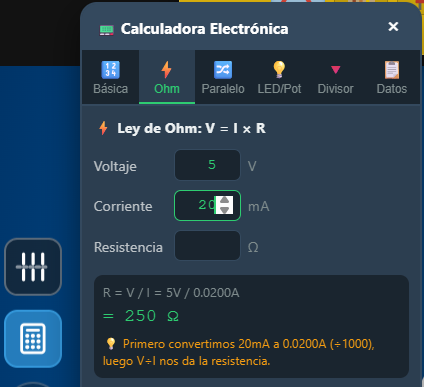

Vamos a partir de la conocida Ley de Ohm: V = R x I. Si aplicamos esta Ley para calcular el voltaje en cada resistencia obtenemos las siguientes fórmulas:
V1 = I1 x R1 ; V2 = Vout = I2 x R2
(El voltaje de salida Vout es el mismo que alimenta a R2)
Como ya hemos visto antes, la intensidad en un circuito que está conectado en serie es la misma, así que podemos sustituir la intensidad, y las fórmulas nos quedarían de la siguiente manera:
(1) V1 = I x R1 ; (2) Vout = I x R2
Si ahora aplicamos la regla de los voltajes en un circuito en serie y lo sustituimos por (1) y (2), nos quedaría la siguiente fórmula:
Vcc = V1 + Vout = (I x R1) + (I x R2)
Si sacamos factor común tenemos que: Vcc = I x (R1 + R2). Ahora vamos a despejar la intensidad:
I =
VccR1 + R2
Sustituyendo esta intensidad en la ecuación (2) Vout = I x R2, finalmente obtenemos la fórmula del Divisor de Tensión:
Vout = Vcc x
R2R1 + R2
Resistencias Pull-Up y Pull-Down

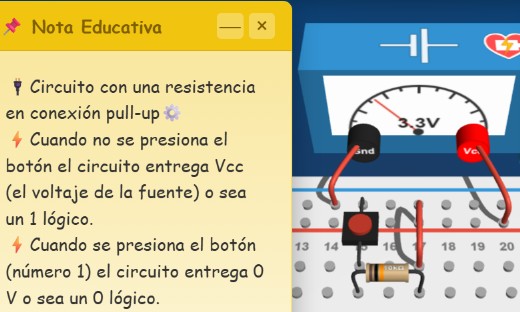

Los pulsadores son un tipo de entrada digital muy utilizados, su función es cambiar de estado (abierto/cerrado) cuando es presionado. Con este cambio de estado podemos hacer que en la entrada de Arduino o Microbit tengamos 0V (low) o 3.3-5V (high), pero para eso es necesario agregar además una resistencia en configuración pull-up o pull-down.
Como su nombre indica esta resistencia tiene la función de "tirar" hacia "arriba", lo que significa que polariza el voltaje hacia el voltaje de fuente (Vcc) que puede ser +5V o +3.3V. De esta forma cuando el pulsador está abierto o en reposo, el voltaje en la entrada del Arduino o Microbit siempre será alto o high (de +3.3 - 5V).
Cuando el pulsador es presionado, la corriente circula por la resistencia y luego por el pulsador, de esta forma tenemos que el voltaje en la entrada del Arduino es Gnd o bajo low (0V).
Entonces en la configuración pull-up cuando el pulsador está en reposo el circuito entrega un 1 lógico y cuando presionamos entrega un 0 lógico.
🧐 Solo para curiosos

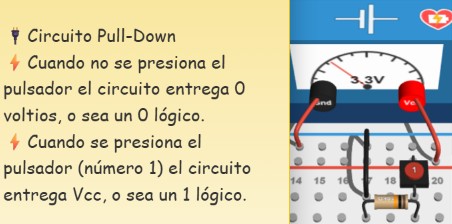

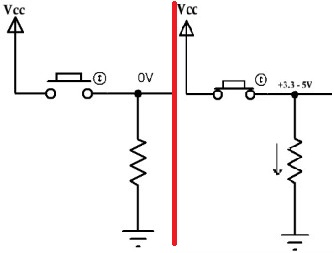

De forma similar la resistencia pull-down “tira” el voltaje hacia “abajo” o “0V”. Cuando el pulsador está en reposo sin pulsarse, el voltaje que se entrega a Arduino o Microbit será 0V.
Cuando presionamos el pulsador la corriente fluye de +3.3 - 5V por el pulsador hacia la resistencia y termina en 0V, de esa forma tenemos al circuito entregando +3.3 - 5V.
Entonces en la configuración pull-down cuando el pulsador está en reposo el circuito entrega un 0 lógico y cuando presionamos entrega un 1 lógico.

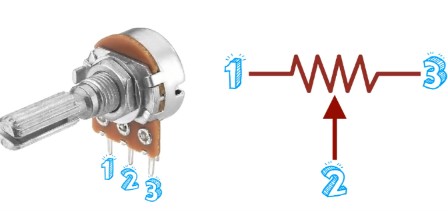

Potenciómetro

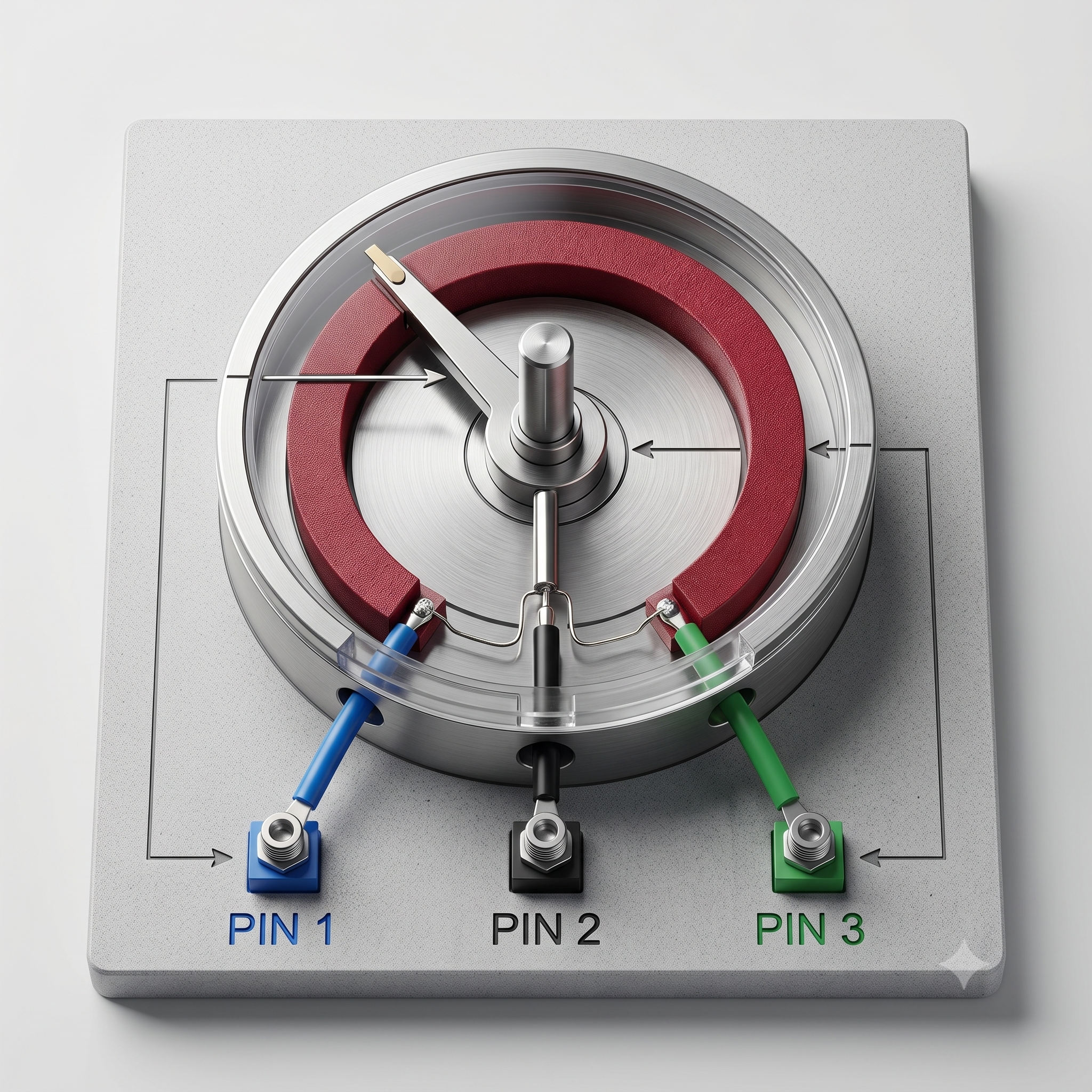

Un potenciómetro es una resistencia cuyo valor puede variar de forma manual. Se utiliza en circuitos para controlar el voltaje o la corriente, actuando como un divisor de tensión variable ideal para ajustar brillo, volumen o velocidad.
Potenciómetro conectado como resistencia variable:
Si conectamos el multímetro para medir la resistencia entre los pines 1 y 2 (izquierdo y centro) y giramos la perilla un 25% obtenemos dicho porcentaje de resistencia del total. En este caso, si la resistencia total del potenciómetro es de 10 KOhm, obtenemos 2.5 KOhm. Esto quiere decir que si medimos la resistencia entre los pines 2 y 3 (sin modificar la perilla) obtenemos el porcentaje restante (75%): 7.5 KOhm.
Esto quiere decir que para usar el potenciómetro como resistencia variable solo es necesario conectar un extremo y el pin central. Girando la perilla se obtendrán diferentes valores de resistencia. También se puede unir un extremo con el conector central (por ej. unir el pin 1 con el pin 2) y ya tenemos las dos patitas de una resistencia con la novedad que puede cambiar de valor al mover la perilla.
El potenciómetro como divisor de tensión o voltaje:
En esta configuración el potenciómetro se comporta como dos resistencias conectadas en serie cuyo punto común de unión es el pin 2 (conector central). La novedad es que este punto común puede variar cambiando el valor de ambas resistencias de forma inversamente proporcional: cuando una aumenta la otra disminuye.
Compuerta NOT

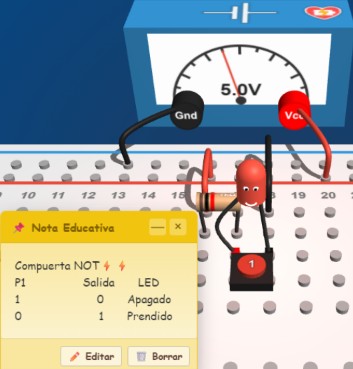

Invierte el estado de la señal de entrada. Si entra un 1, sale un 0, y viceversa.

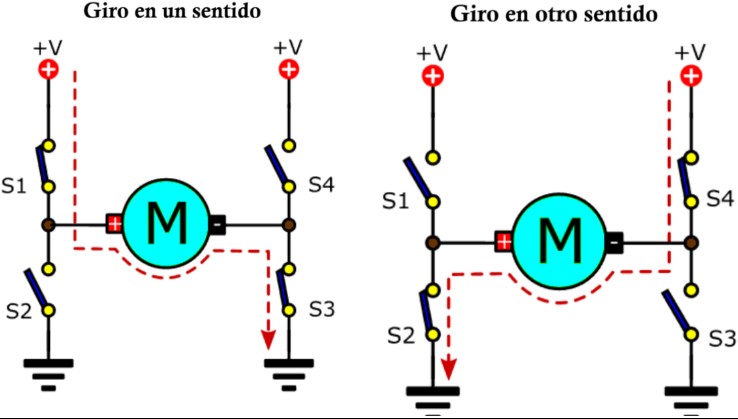

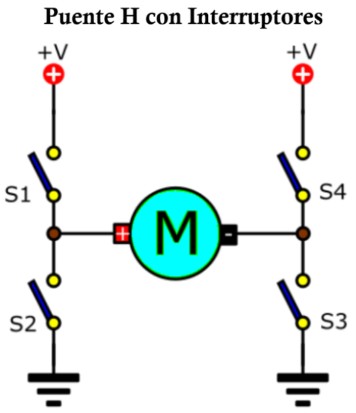

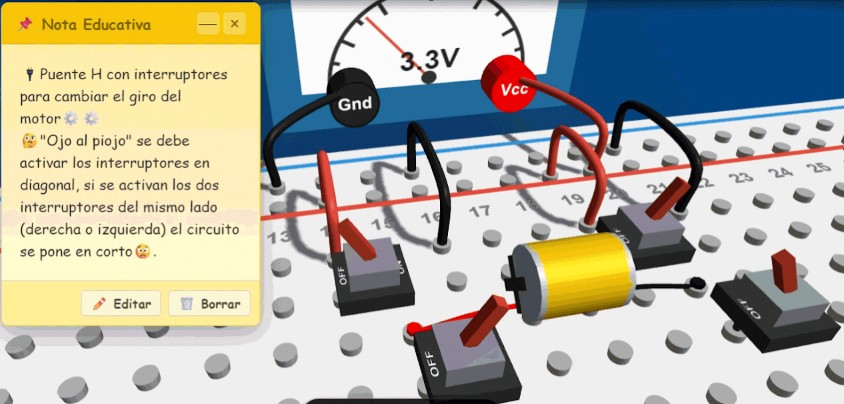

Al cerrar los interruptores en diagonal (por ejemplo, arriba-izquierda y abajo-derecha), la corriente fluye en un sentido atravesando el motor. Al abrir esos dos y cerrar la otra diagonal opuesta, la corriente fluye en sentido inverso, logrando que el motor gire hacia el otro lado.
¡Cuidado! Nunca cierres los dos interruptores del mismo lado a la vez (por ejemplo, los dos de la izquierda), ya que provocarías un cortocircuito directo entre Vcc y GND, dañando tu fuente de alimentación.
🧐 Solo para curiosos
Los transistores reemplazan a los interruptores manuales. Actúan como llaves de paso controladas electrónicamente. Aplicando una pequeña corriente en la Base de los transistores diagonales correspondientes, podemos abrirles el paso para que la corriente principal (de mayor potencia) fluya hacia el motor.
Esto es lo que permite que un "cerebro" electrónico, como una placa Arduino o un microcontrolador, pueda manejar el sentido de giro de las ruedas de un robot de forma autónoma.
